国产乱子伦高清露脸对白,中文字幕久久久久久精品,精品国产自在久久现线拍,国产欧美日韩中文久久,午夜三级A三级三点自慰,欧美日韩综合精品一区二区,久久久久久久久精品成人,巨胸美乳无码人妻视频,国产毛片久久久久久国产毛片,免费久久久精品

        首頁 案例中心 〉案例詳情 行業(yè)資訊

        景觀石材飾面防泛堿,為何及解決之道!

        作者:東籬設計 | 發(fā)布時間:2020/7/9 15:04:31 | 瀏覽次數(shù):716

              泛堿指混凝土中的主要成分硅酸鈣(弱酸強堿性鹽),遇水后發(fā)生

        水化反應,形成游離鈣、硅酸和氫氧根。當混凝土中有足夠多的水時,

        在毛細壓作用下,水會流出,此時游離的鈣、鈉、鉀等物質會以水為載

        體流出。到達石材表面后,隨著水份蒸發(fā),這些物質就殘留在石材表面,

        形成白色粉末狀晶體,或者與空氣中二氧化碳反應在石材表面形成白色

        硬塊。這些形成的白色物質就是俗稱的泛堿。


              一、各類硬質飾面的常見泛堿現(xiàn)象

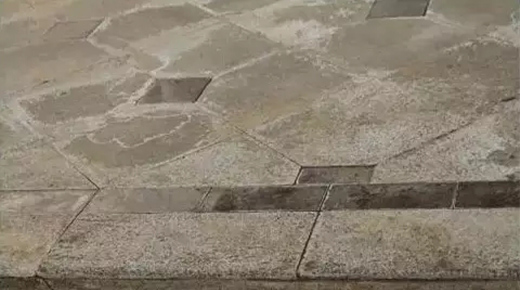

             1、花崗巖貼面泛堿現(xiàn)象

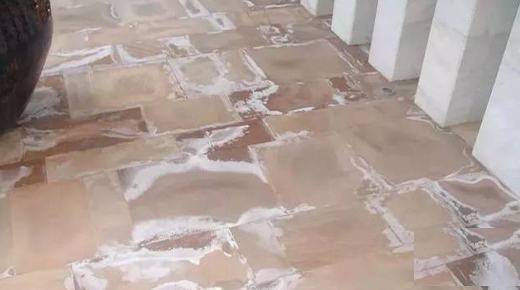

        2、瓷磚貼面泛堿現(xiàn)象


        3、燒結磚的泛堿現(xiàn)象

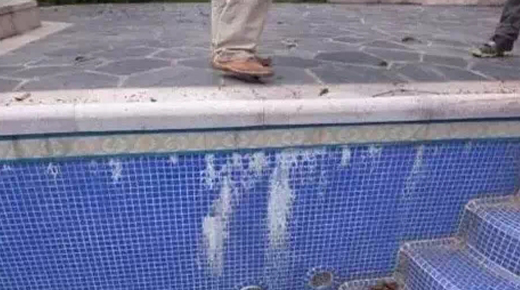

        4、馬賽克貼面的泛堿現(xiàn)象


        5、水景石材飾面泛堿


        常見景觀泛堿問題的原因分析:

        (1)景墻內側未做防水,雨水從灰縫中流到景墻正面形成泛堿流掛污染現(xiàn)象。

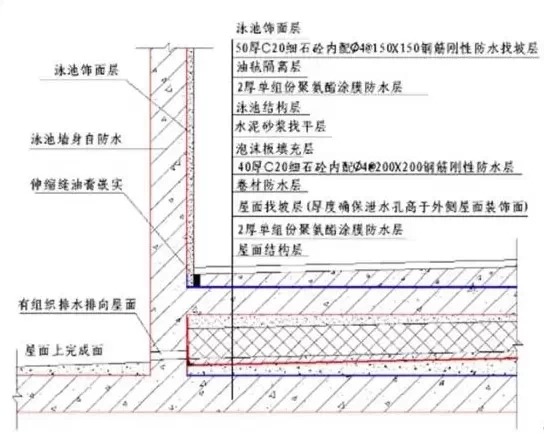

        (2)游泳池壓頂施工不符合要求,產(chǎn)生泛堿現(xiàn)象。

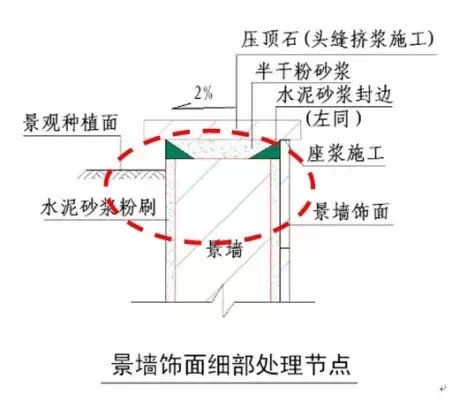

        3)種植土高于壓頂石底線,施工不規(guī)范,容易產(chǎn)生泛堿現(xiàn)象。



              飾面泛堿預防措施

        1 、控制粘結層含堿量



        1)、添加氫氧化鈣的消耗劑



        一個減少泛堿的方法是加入反應性二氧化硅。波特蘭水泥硅酸三鈣水化產(chǎn)生的過剩氫氧化鈣與可溶性二氧化硅(無定形二氧化硅),例如天然火山灰(如凝灰?guī)r)或人工火山灰(如硅灰)進一步反應形成硅酸鈣(氫氧化鈣+硅石=硅酸鈣+水),而硅酸鈣本身不溶于水,也就不會被水通過毛細孔帶到結構表面。



        2)、延緩混凝土硬化速度,二氧化碳有條件進入結構體內部,氫氧化鈣在結構體內部發(fā)生反應。



        實踐已經(jīng)證明,只要人為提高混凝土周圍的空氣濕度,混凝土硬化速度減慢,空氣中的二氧化碳有足夠的機會通過孔隙進入結構體內部,與氫氧化鈣發(fā)生反應,形成的碳酸鈣即留在結構體中,減少泛堿現(xiàn)象的產(chǎn)生。室外混凝土需要預防泛堿的部位,在上面捆草袋、草布養(yǎng)護,并保證足夠的濕度和養(yǎng)護時間,即能取得較好效果。



        3)、常規(guī)粘結劑水泥砂漿要拌入大量的沙,沙本身也有堿性高低之分。



        a)、淡水河沙比海水沙含堿性低;



        b)、使用低堿水泥或者抗堿專用粘結劑比水泥砂漿又要好。雖然各類粘結劑層不可能完全消除含堿物質,但含堿物質的高低,是決定將來是否泛堿的重要因素之一。



        項目條件允許的情況下,采用干掛工藝施工面層石材,避免粘結劑的出現(xiàn),從源頭上解決粘結劑泛堿的問題。石材干掛專項施工方案必須提報集團工程質量督導部審核,具體流程參見《綠城房地產(chǎn)集團景觀精細化管控流程表》

        。

        2 、控制用水量



        混凝土在初期硬化過程中,移動到混凝土表面的水分越多,產(chǎn)生泛堿的可能性就越大。



        因此在滿足混凝土澆筑和振搗的前提下,盡量減少混凝土上的用水量是防止泛堿的手段之一。實踐已經(jīng)證明,干硬性混凝土(主要用于道橋工程中)由于稠度低,砂率低,碎石量大,水灰比小,水泥用量低,單位密度大等特點,明顯比普通混凝土泛堿率低。墻體砌筑時同樣需要控制用水量。



        澆磚應根據(jù)氣溫和水分蒸發(fā)情況確定用水量,一般磚濕度60%--90%為宜,夏季最高時可達到90%。澆濕的磚,砍開檢查,必須有2 厘米磚心是干的才行,氣溫較低時,一般稍澆水濕潤即可。



        3 、控制結構與面層的空隙



        1)、封閉混凝土結構中的孔隙。



        選擇適當粒徑的骨料,澆筑時充分振搗,使混凝土里實外光,減少混凝土結構中的孔隙率;待混凝土結構充分干燥后,對混凝土結構進行防水工藝處理,徹底封閉混凝土內部水分進出通道。



        2)、減少砂漿層之間的間隙。



        1:3水泥砂漿與干硬性水泥砂漿相比,干硬性水泥砂漿孔隙率明顯增大,水分更容易進出,造成了泛堿情況的增多。但水泥砂漿不適合較大厚度的找平,因此對結構完成面提出了更高的要求。

        3)、封閉飾面石材本身的滲透通道。



        天然飾面石材均存在一定的孔隙率。對石材進行六面防護處理,一方面防護劑可滲透入石材,封堵石材孔隙(如有機硅型防護劑,氟硅型防護劑等),另一方面對面層進行一定的隔水保護(如成膜型防護劑等)。



        4)、封閉飾面石材及石材之間的滲透通道。



        石材與石材之間無論密縫、離縫均存在一定的縫隙。這些縫隙較之石材本身孔隙,是水分更為重要的滲透通道。



        只有通過嚴格的清理縫隙砂漿,繼而使用硅酮密封膠處理,密封板材之間的縫隙,方能堵住這些水分滲透的通道。



            防泛堿管控要點



        1 、施工前管控要點



        1)、加強與設計單位的溝通協(xié)調工作,盡可能的在設計源頭考慮如何消除泛堿的措施,條件允許水景盡可能使用干掛形式。

        2)、水景中的結構均采用混凝土澆筑,結構面外設計加做防水層。

        3)、水景中的面層石材盡量設計為大板,減少石材拼縫。

        4)、面層石材設計要求選用滲透型和成膜型防護劑六面防護處理。

        5)、施工前要充分考慮可能發(fā)生泛堿的各施工工藝環(huán)節(jié),提前作好預防措施,如無把握應先做樣板。



        2 、施工過程管控要點



        1)、嚴格要求按照集團下發(fā)施工節(jié)點正確施工。



        2)、混凝圖結構澆筑要求里實外光,有條件加入減水劑以達到減水的目的;結構面施工到位,平整精準,只留2CM的粘結劑層。避免使用干硬性水泥砂漿。



        3)、混凝土結構或磚墻結構,均要求結構干透后,進行防水處理。

        4)、結構體干透后方能進行飾面石材施工。



        5)、粘結劑在有條件的情況下選用低堿專用粘結劑,如選擇水泥砂漿,沙必須要求用淡水黃沙,嚴禁使用海沙。



        6)、壓頂?shù)孛媸臄D漿安裝到位后,應盡快將石材拼縫的砂漿清理干凈(清理到粘結層),用密閉性良好的填縫劑材料(硅酮密封膠)將所有縫隙密封。



        7)、側面石材如為灌漿做法,在板立好灌漿前對石材拼縫內外進行嚴格密封打膠。



        8)、飾面施工過程中需注意防止雨水或施工用水頻刷局部面磚。



        9)、加強過程的保護措施,施工過程中注意成品保護工作,避免被含堿成分的土壤或者水污染。



        3、 完工后管控要點



        1)、加強完工后日常巡查監(jiān)控,發(fā)現(xiàn)問題及時解決。

        2)、尋找泛堿的真正原因,對癥下藥,如樹池擋墻等部位推土過高的則要及時清土。

        3)、用專用清洗劑酸洗泛堿部位,把面層結晶鹽清洗干凈。

        (4)、對于泛堿部位的石材接縫,進行重點清理,多余砂漿清理干凈后進行嚴格的硅酮密封膠打膠處理。






        上一篇:垂直綠化在景觀中的運用 下一篇:指引前方|帶你走向正確之路

        廣東東籬環(huán)境股份有限公司    地址:廣州市海珠區(qū)琶洲新港東路618號南豐匯大廈16樓! 24小時咨詢:18924001288

        01
        02
        版權所有 ? 2000-2020 廣東東籬環(huán)境股份有限公司 ICP號:粵ICP備16129403號 powered by dyfu
        在線客服
        18924001288
        色婷婷久久综合中文久久蜜桃AV| 无码中文人妻在线一区二区三区| 欧洲成人一区二区三区| 人人妻人人妻人人片色av| 少妇高潮喷水久久久久久久久久| 人妻 日韩精品 中文字幕| 中文字幕av无码免费一区| 少妇特殊按摩高潮惨叫无码| 亚洲91无码精品一区在线播放| 日韩欧美中文字幕公布| 强奷漂亮人妻系列老师| 欧美国产成人精品二区| 少妇高潮毛片免费看| 人妖一区二区三区| 日日摸夜夜添夜夜添破| 99久久精品费精品国产一区二区| 国产农村老太xxxxhdxx| 久久毛片免费看一区二区三区| 夫妇交换聚会群4P疯狂大战| 新国产三级在线观看播放| 激情内射亚州一区二区三区爱妻| 色无码免费视频一区二区三区| 国产成人精品午夜视频| 国产精品无套内射迪丽热巴| 欧美一区二区三区免费播放| 热の无码热の有码热の综合| 亚洲综合五月天婷| 国产成人在线视频网站| 日韩人妻无码一区二区三区综合部| 欧美国产成人精品二区芒果视频| 夜夜精品无码一区二区三区| 巨爆乳中文字幕爆乳区| 永久免费A∨片在线观看| 日本做受高潮好舒服视频| 狠狠色噜噜狠狠狠狠色综合久AV| 野花社区在线观看视频| 少妇真实被内射视频三四区| 国产精品沙发午睡系列990531| 国产精品一区久久久久久| 国产日韩无码视频| 国内精品人妻久久毛片app|
